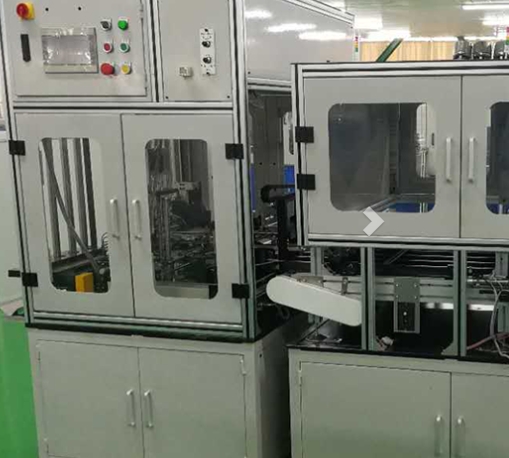

影响全自动轴承内外径检测机测量精度的因素有哪些？
发布时间:2024-10-30
影响全自动轴承内外径检测机测量精度的因素有：
-
传感器精度
- 传感器是检测机获取数据的关键部件。如果采用接触式测量，位移传感器的精度直接影响测量结果。例如，线性可变差动变压器（LVDT）传感器，其精度等级不同会导致测量误差。高精度的 LVDT 传感器能够达到微米级甚至更高的分辨率，而低精度的传感器可能会有几十微米的误差。
- 在非接触式测量中，如激光传感器，激光的波长稳定性、光斑大小和能量分布等因素都会影响精度。例如，激光波长的微小变化可能导致测量的距离产生偏差，因为激光测距是基于光的飞行时间或干涉原理，波长不稳定会使计算出的距离不准确。
-
机械结构稳定性
- 检测机的机械结构包括工作台、导轨和测头的安装支架等。如果工作台平面度不够，放置轴承时会使轴承产生倾斜，导致测量的内外径数据不准确。例如，一个平面度误差为 0.05mm 的工作台，当放置小型轴承时，可能会使轴承在测量过程中产生几微米到几十微米的位置偏差。
- 导轨的直线度和运动精度也很关键。若导轨直线度差，测头在移动过程中会偏离理想的测量路径。比如，滚珠丝杠导轨的直线度误差会使测头在测量内外径时产生周期性的偏差，特别是在高精度测量要求下，这种偏差会严重影响测量精度。
-
测量环境因素
- 温度是一个重要的环境因素。因为金属材料的热膨胀系数较大，轴承和检测机的部件在温度变化时会产生尺寸变化。例如，在温度变化 5℃的环境中，钢铁材质的轴承内外径可能会产生几微米到十几微米的尺寸变化。而且检测机的金属框架和内部机械部件也会因温度变化而变形，影响测量精度。
- 环境的振动也会干扰测量。如果检测机附近有大型设备运行产生振动，或者放置在不稳定的地面上，这些振动会传递到检测机和被测轴承上。在测量过程中，振动可能使测头与轴承表面的接触不稳定，或者使激光等非接触式测量的光路发生偏移，从而引入测量误差。
-
测头的特性
- 对于接触式测头，其形状、材质和磨损程度会影响测量精度。例如，测头的尖端形状如果不标准，在与轴承表面接触时，接触点的位置可能不准确。磨损后的测头直径变小，会导致测量的内径数值比实际值偏大。
- 在非接触式测量中，如光学影像测头，镜头的焦距、分辨率和光学畸变等特性会影响精度。如果镜头焦距不准确，拍摄的轴承内外径图像会产生模糊或变形，使图像分析软件计算出的尺寸出现偏差。
-
测量软件算法
- 软件算法用于处理传感器获取的数据。如果算法不完善，可能会导致测量误差。例如，在数据滤波算法中，如果滤波器的参数设置不合理，无法有效去除噪声信号，会使测量数据产生波动，影响精度。
- 对于复杂形状的轴承，如圆锥滚子轴承，测量软件在计算内外径尺寸时需要考虑其特殊的几何形状。如果软件的几何模型不准确或者计算方法有误，会得出错误的测量结果。
-
